首頁 > 産品中心 > 功率; 頻率; 功率因數;電參數盤面表 > DSW-9700系列智能三相电参数盘面表(LED)




産品名稱:DSW-9700系列智能三相电参数盘面表(LED)
産品型號:DSW-9700
産品資料: 資料存在,但妳還沒登錄。立即登錄
産品特點:
◆ 三相多样电量参数 (电压;电流;功率因数;有功功率;频率;电度;等多项参数); ◆ 三相三线,三相四线可切换,输入/输出全隔离; ◆ 具有电压,电流,有功功率等参数两路报警输出; ◆ Rs485通信接口,MODBUS-RTU通讯规约; ◆ 显示切换及菜单设置操作方便,有掉电保护;




型号说明:

DSW-9700: 三相多功能电参数
    ◆ DSW-9701: 三相电压表
    ◆ DSW-9702: 三相电流表
    ◆ DSW-9703: 三相有功功率表
    ◆ DSW-9704: 三相自定仪电参数表

基本参数:

測量功能 三相三線,三相四線網路,電壓、電流、頻率、功率因數、有功功率、正向有功電度、反向有功電度
輸入阻抗 電壓輸入阻抗:≥ 300KΩ(450V);電流輸入阻抗:≤0.02Ω(輸入5A時)
輸入方式 直接輸入量程範圍, 電壓:AC 30 400V、電流:AC 0.030 5A, ( 特殊請說明)
測量精度 有功:± 0.5% F.S ±2 digit 無功:± 1.0% F.S ±2 digit
電流,電壓變比 CT=1--2000;PT=1--1000可自由設定
頻 率 45 ~ 65Hz 解析度 0.01Hz
顯 示 可編程設置、切換LED 顯示
通 訊 RS-485通訊介面,採用 MODBUS-RTU通訊規約 (注:另附通訊規約)
採樣速度 2.5次/秒(s)
操作溫度/濕度 0~60℃ / 20%~95% RH
供給電源 AC90 250V±10%, 50/60Hz
功 率 ≤5VA
耐 電 壓 AC2KV,1分鐘電源/輸入端/輸出端之間(1Min Between Power/Input/Output)
重 量 350g
安 裝 盤面式
尺 寸 W96 X H96 X D72mm

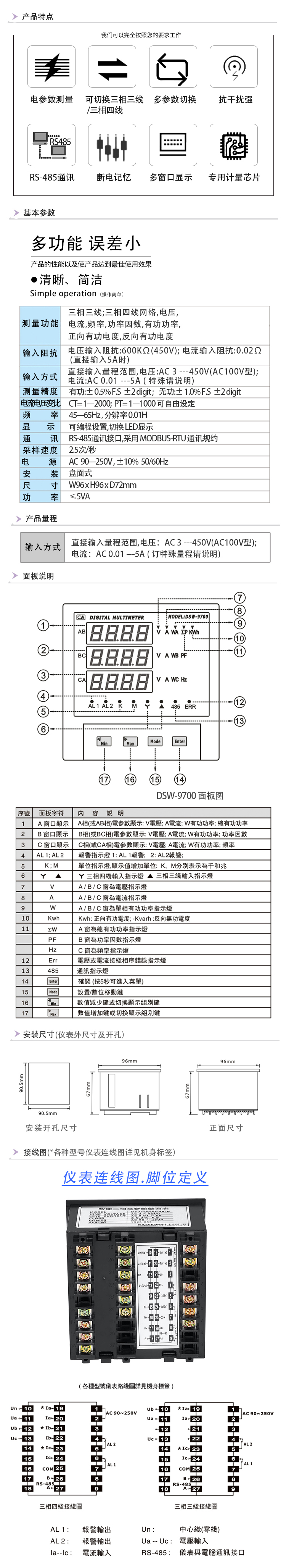

 接线图:
